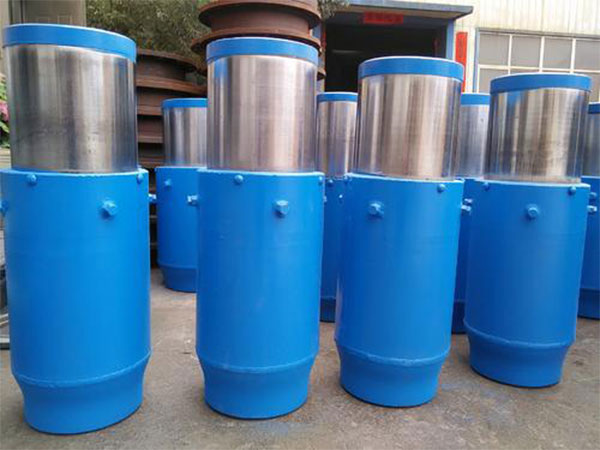

套筒式補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。
套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數�。�0.04~0.10)，不老化，效果好，維修方便等特點不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
套筒式補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。
使用范圍：
本產品適用于直埋管道，吸收軸向位移，廣泛用于城鎮供暖、冶金、礦山、發電、石油、化工、建筑等行業。
補償器密封圈采用新型材料，耐高溫、防腐蝕、抗老化，適用濕度250℃，特殊情況可達到400℃。
設計條件：
公稱壓力PN0.25、0.6、1.0、1.6、2.5MPa。
|
公稱直徑
DN
|
芯管內徑
D1
|
芯管外徑
D2
|
法蘭外徑
D3
|
填料長度
B
|
補償量
△L
max
|
安裝長度
Lmax
|
摩擦力
Pc(N)
1.6MPa時
|
重量
（kg）
|
|
50 |
47 |
55 |
160 |
56 |
200 |
710 |
1932 |
15.6 |
|
65 |
63 |
71 |
180 |
56 |
200 |
710 |
2485 |
19.4 |
|
（70） |
65 |
74 |
190 |
56 |
200 |
710 |
2588 |
21.6 |
|
80 |
78 |
87 |
195 |
56 |
200 |
710 |
3002 |
24.0 |
|
100 |
94 |
106 |
215 |
56 |
250 |
830 |
6271 |
38.2 |
|
125 |
117 |
131 |
245 |
56 |
250 |
830 |
7750 |
48.0 |
|
150 |
143 |
157 |
280 |
56 |
250 |
830 |
9288 |
60.0 |
|
200 |
201 |
217 |
345 |
70 |
300 |
945 |
14977 |
102.0 |
|
250 |
253 |
270 |
400 |
70 |
350 |
1045 |
21297 |
139.2 |
|
300 |
303 |
322 |
460 |
91 |
350 |
1065 |
25399 |
162.0 |
|
350 |
353 |
373 |
510 |
91 |
400 |
1245 |
29421 |
222.0 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1245 |
33286 |
247.0 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1245 |
33852 |
271.8 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1375 |
36234 |
370.8 |
|
600 |
603 |
630 |
790 |
91 |
450 |
1375 |
43205 |
481.2 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1375 |
61771 |
517.2 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1565 |
70398 |
828.0 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1565 |
79025 |
951.6 |
|
1000 |
990 |
1020 |
1195 |
112 |
500 |
1565 |
87653 |
1052.4 |
| 注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN | ||||||||
